ГОСТ 13083-2016 Прутки из никеля и кремнистого никеля (с поправкой от 2025)
ГОСТ 13083-2016 устанавливает технические условия на прутки из никеля и кремнистого никеля, что является ключевым регламентом для обеспечения их качества и надёжности в машиностроении и приборостроении. В статье рассматриваются методы испытаний по ГОСТ 1497-2023 и требования к механическим свойствам никелевых прутков.

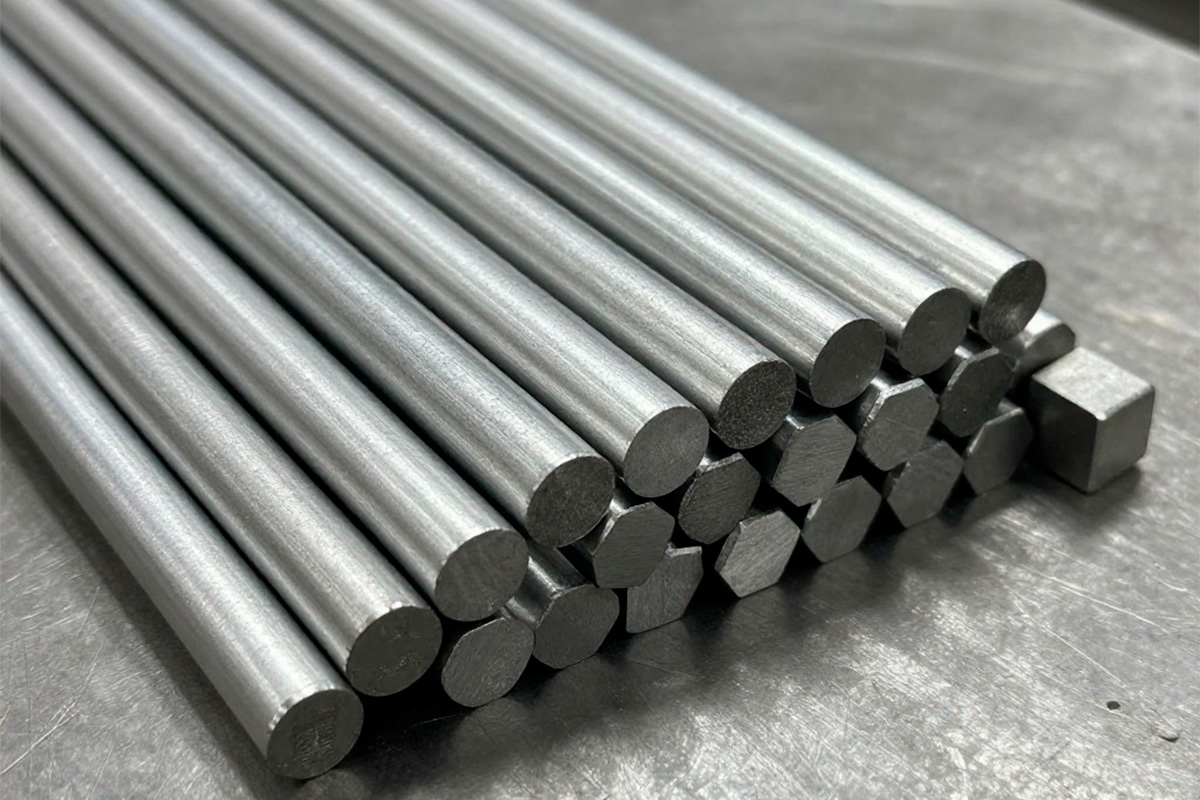

Никелевый пруток (НП) представляет собой круглый сортовой прокат из никеля или кремнистого никеля. Обладает высокой коррозионной стойкостью, жаропрочностью и пластичностью.
Свойства никелевых прутков
Наиболее распространенными и востребованными являются прутки из никеля НП 2 и кремнистого никеля НК 0,2. В соответствии с требованиями ГОСТ 492-2006 содержание никеля и кобальта в НП 2 составляет 99,5 %, остальное – примеси (железо, медь, марганец, магний, сера, фосфор и др.). Кремнистый никель содержит 99,4 % никеля и кобальта, до 0,25 % кремния, остальное – примеси др. элементов. По сути, НК 0,2 тот же НП 2, но легированный кремнием, что повышает твердость и литейные свойства материала.
Никелевый пруток обладает сочетанием уникальных свойств:
- Высокая химическая инертность (материал не взаимодействует с кислотами, щелочами, солями, влагой, вредными излучениями);
- Высокая термоустойчивость (способность сохранять рабочие свойства в условиях повышенных температур);
- Высокая магнитная проницаемость (способность усиления проникающего магнитного поля в сотни и тысячи раз);
- Электропроводность;
- Высокий коэффициент теплопроводности.
Физико-механические свойства сведены в таблицу (см. табл. 1)
|
Параметр |
Значение |
|
Плотность при +20 °С, кг/м3 |
8900 |
|
Температура плавления, °С |
1455 |
|
Модуль упругости, ГПа |
196-210 |
|
Теплопроводность при +20°С, Вт/(м*К) |
90,9 |
|
Удельное электросопротивление, мкОм*м |
0,0684 |
|
Точка Кюри (ферромагнетик), °С |
358 |
|
Температура горячей обработки, °С |
1140-1250 |
|
Температура отжига, °С |
700-800 |
|
Предел прочности, МПа |
370-440 |
|
Относительное удлинение, % |
5-30 |
Таблица 1
Объединенные в одно целое эти и другие свойства обеспечили материалу приоритет в применении в ведущих отраслях (аэрокосмической, электротехнической, электронной, химической и др.).
Технические условия
Изготовленные никелевые прутки должны соответствовать требованиям ГОСТ 13083-2016, который устанавливает сортамент, правила приемки, методику испытаний, условия транспортирования и хранения материала. Действие стандарта распространяется на тянутые и горячекатаные прутки круглого сечения из никеля и кремнистого никеля.
Требования к сортаменту представлены в виде таблицы (см. табл. 2).
|
Номинальный диаметр, мм |
Предельное отклонение по номинальному диаметру, мм |
||
|
Высокой точности |
Повышенной точности |
Нормальной точности |
|
|
5,0 5,5 6,0 |
0 — 0,05 |
0 — 0,08 |
0 — 0,16 |
|
6,5 7,0 7,5 |
0 — 0,06 |
0 — 0,10 |
0 — 0,20 |
|
8,0 8,5 9,0 9,5 10,0 |
0 — 0,06 |
0 — 0,10 |
0 — 0,20 |
|
11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 |
— |
0 — 0,12 |
0 — 0,24 |
|
19,0 20,0 21,0 22,0 23,0 24,0 25,0 26,0 27,0 28,0 30,0 |
— |
0 — 0,14 |
0 — 0,28 |
|
32,0 34,0 36,0 38,0 40,0 |
— |
0 — 0,17 |
0 — 0,34 |
Таблица 2
Поставляемые потребителю прутки должны иметь длину от 0,7 до 4,0 м в зависимости от их диаметров. Также ГОСТ допускает поставку прутков немерной длины.

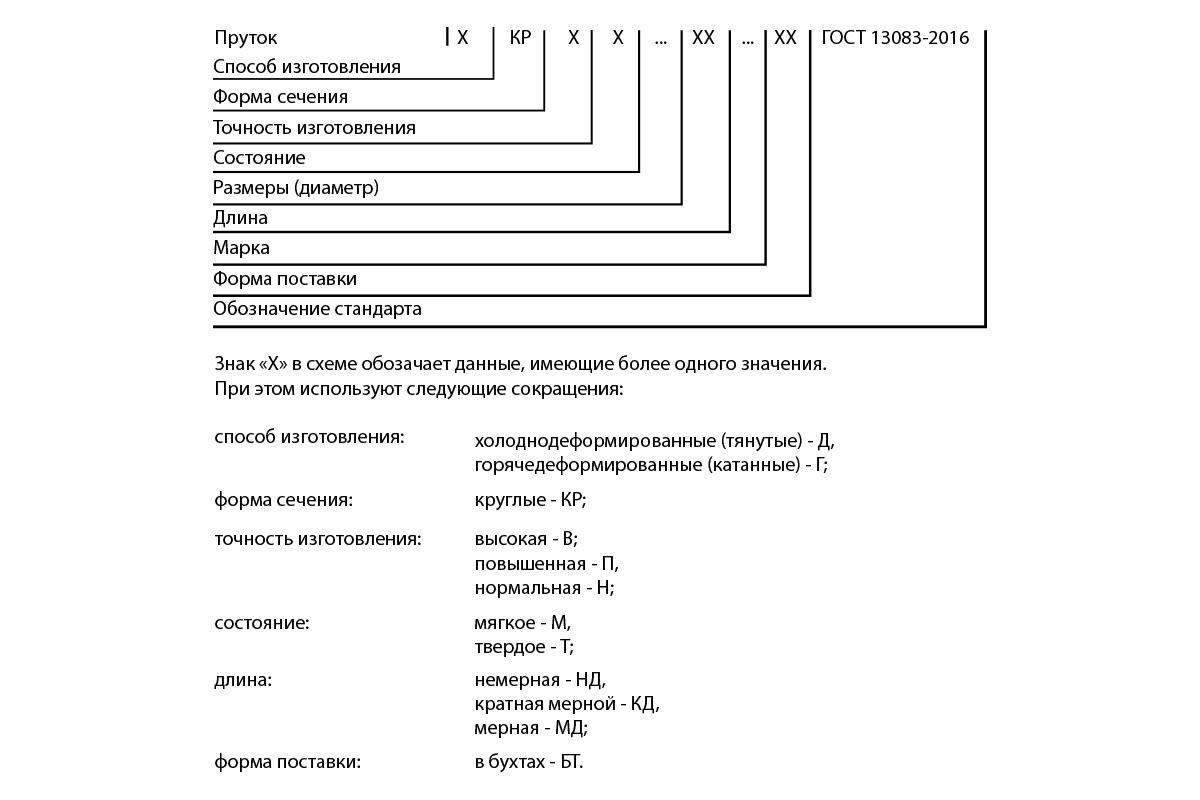

Изготовленная продукция должна поставляться партиями с условным обозначением материала (см. рис. 1).
Поставляемый материал должен соответствовать техническим требованиям стандарта. Технология изготовления – горячекатаные или тянутые. На поверхности не допускаются дефекты, за исключением изменения цвета (потемнение, наличие цвета побежалости).
Кривизна изделий должна соответствовать табличной (см. табл. 3).
|
Номинальный диаметр прутков, мм |
Предельная кривизна на 1 м прутка |
|
|
тянутых твердых |
катаных |
|
|
От 5 до 18 Св. 18 до 40 Св. 42 до 60 Св. 60 до 90 |
2,0 1,5 — — |
— — 6 8 |
Таблица 3
Изготовленные прутки должны соответствовать следующим механическим свойствам (см. табл. 4).
|
Способ изготовления прутков |
Состояние материала |
Номинальный диаметр прутков |
Временное сопротивление, МПа (кгс/мм2) |
Относительное удлинение, % |
|
|
δ10 |
δ5 |
||||
|
Не менее |
|||||
|
Тянутые |
мягкое твердое |
От 5 до 40 От 5 до 40 |
370 (38) 540 (55) |
26 3 |
30 5 |
|
Горячекатаные |
— — |
От 42 до 60 От 70 до 90 |
440 (45) 440 (45) |
8 8 |
10 10 |
Таблица 4
Стандарт детализирует условия правил приемки НП. Прутки принимают партиями. К партии предъявляются следующие требования:
- масса партии не более 1000 кг;
- прутки должны быть из одной марки материала;
- одинаковые способы и точность изготовления;
- одного состояния материала.
Каждая партия сопровождается документом качества, где отражаются:
- наименование и юридический адрес изготовителя;
- условное обозначение прутков;
- номер партии;
- масса нетто партии;
- результаты испытаний;
- количество мест.
При проведении контроля качества поверхности и размеров прутков руководствуются требованиями ГОСТ Р ИСО 2859-2007. Количество образцов подбирается по таблице 5 настоящего стандарта.
Методы контроля и испытаний
Испытания на растяжение проводятся в соответствии с требованиями ГОСТ 1497-2023. Отбор образцов для этого испытания осуществляется по ГОСТ 24047-80.
Химический состав материала определяется по ГОСТ 6689.1-92 – ГОСТ 6689.22-92 и ГОСТ 6012-2011. Образцы для этого вида испытаний отбираются по ГОСТ 24231-80.
Контроль материала на излом проводится в соответствии с п. 7.5 настоящего стандарта. С этой целью отбираются два прутка, на которых делается надрез, после чего их ломают. Осмотр места излома проводят без применения увеличительных приборов.
Все результаты, полученные во время испытаний, округляются по правилам округления, изложенным в СТ СЭВ 543-77.
В главе 8 ГОСТ устанавливает требования к упаковке, маркировке, транспортированию и хранению НП.
Настоящий стандарт содержит два Приложения:
- А. Таблицы размеров тянутых и горячекатаных прутков.
- Б. Отбор проб для испытания на растяжение.
Приложение А справочное, Б – рекомендуемое.
Для справки: Поправка к ГОСТ 13083-2016 от 2025.
|
В каком месте |
Напечатано |
Должно быть |
||
|
Предисловие. Таблица согласования |
— |
Азербайджан |
AZ |
Азстандарт |
(ИУС № 11 2025 г.)
