Грузовые канатные стропы (ГКС) представляют собой металлическое изделие из стального каната с грузозахватными и соединительными элементами. Другими словами – это такелажное оборудование для подъема и перемещения грузов.
Классификация канатных стропов
Грузовые канатные стропы классифицируются по трем основным признакам:
- Конструктивным;
- Количеству ветвей;
- Способу исполнения.
Конструктивно канатный строп включает следующие элементы:
- Канат (свивается из высокопрочной стальной проволоки);
- Крюки или петли (металлические, предназначены для крепления грузов);
- Коуши (стальные вставки в петли для их усиления);
- Соединительные звенья (карабины, кольца – для сборки многоветвевых ГКС).

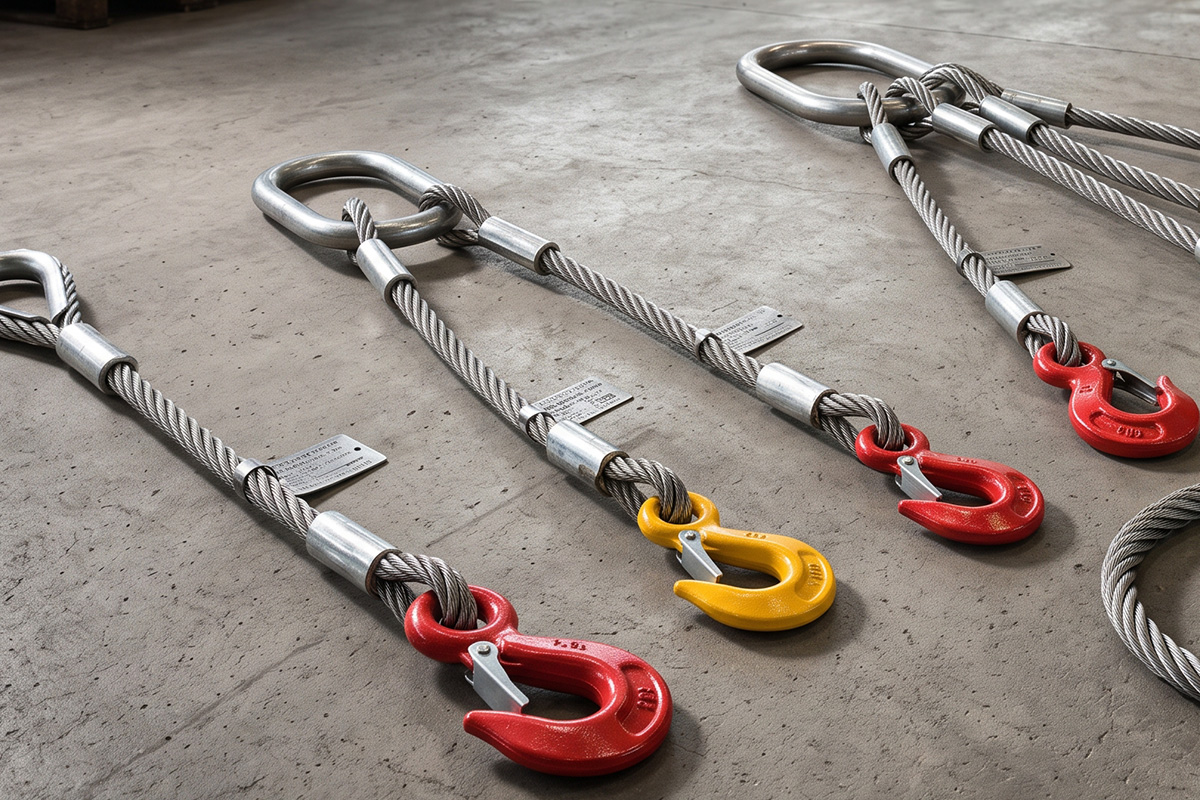

По количеству ветвей стропы делятся на одноветвевые, многоветвевые, петлевые и кольцевые:
1 СК – одноветвевые стропы, предназначенные для простых задач, соединяются с грузом в одной точке. Могут использоваться в составе многоветвевых. Грузоподъемность находится в пределах 0,32 – 40 тонн.
2СК – двухветвевые. Состоят из двух ветвей, соединенных на общем звене. Обеспечивают крепление грузов в двух точках, что обеспечивает равномерность распределение нагрузки при подъеме и перемещении. Грузоподъемность от 0,40 до 50 тонн.
3СК – трехветвевые. Имеют три ветви, соответственно три точки крепления груза. Используются при подъеме и перемещении сложных и тяжеловесных конструкций. Обеспечивают грузоподъемность от 0,63 до 80 тонн.
4СК – четырехветвевые. Состоят из четырех ветвей, обеспечивают захват негабаритных и тяжеловесных грузов в четырех точках. Обладают грузоподъемностью до 100 тонн.

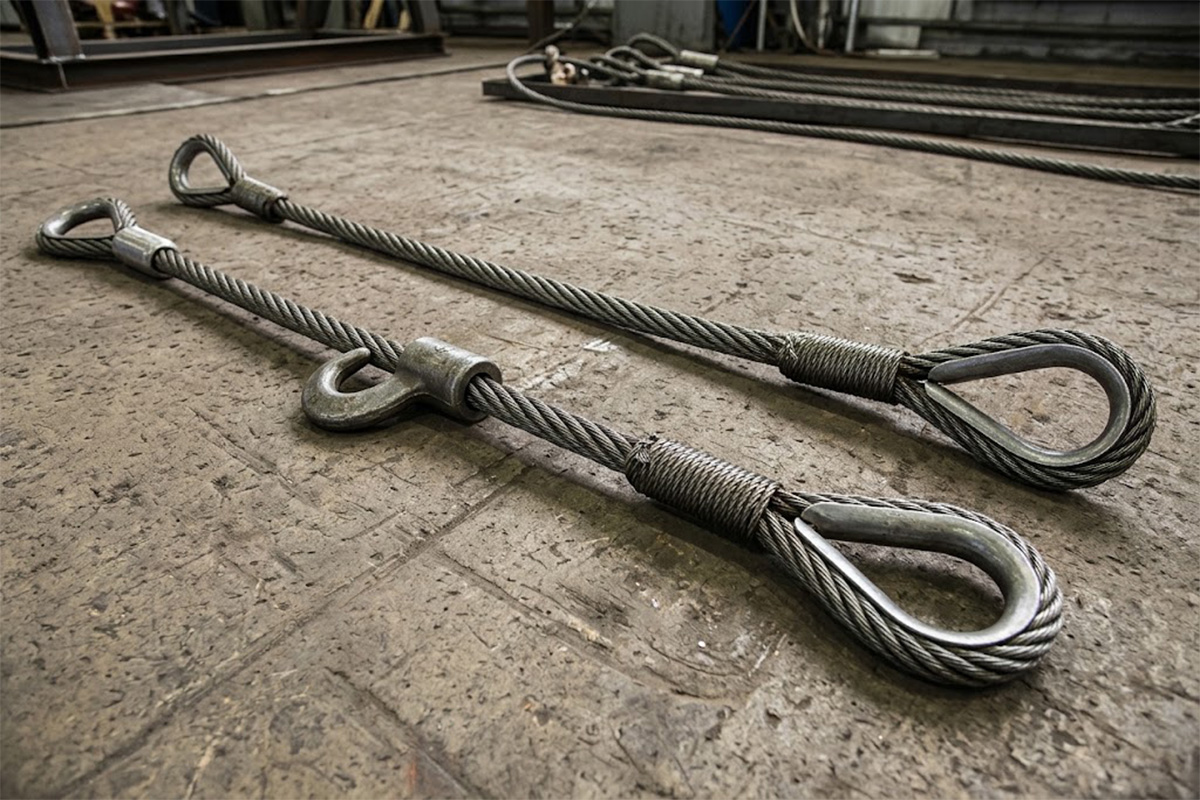

ВК – ветвь канатная. Аналог 1СК с уменьшенными петлями. В большинстве случаев является составной частью других видов стропов. Может иметь на одном конце коуш, на другом крюк.

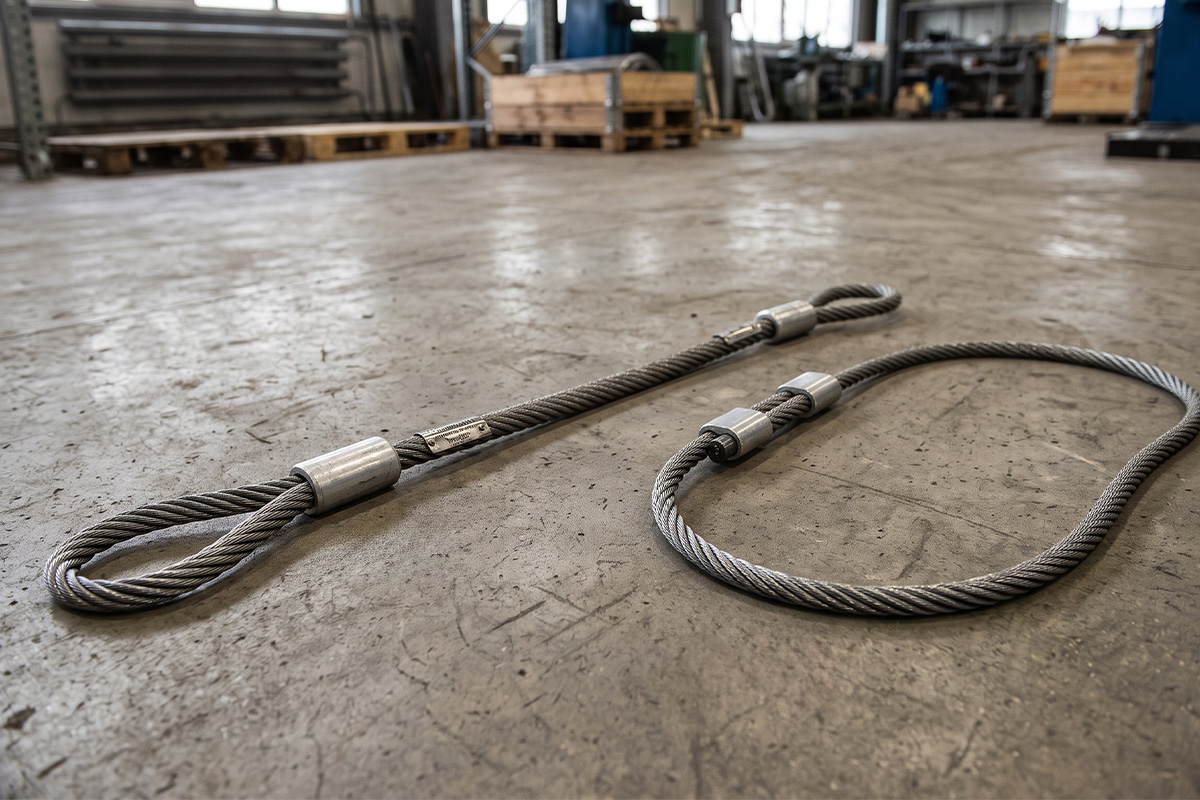

СКП – двухпетлевой строп. Представляют собой отрезок каната с петлями на концах. Эффективно захватывает груз без специальных крепежных элементов (арматуру, трубы). Монтаж стропа на грузе и грузоподъемном механизме зависит от метода строповки. Грузоподъемность от 0,32 до 50 тонн.
СКК – кольцевой строп. Замкнутый в виде кольца стальной канат. Обладает высокой прочностью и износоустойчивостью. Особенность – при равной с СКП грузоподъемности диаметр каната уменьшается в два раза. Грузоподъемность – до 100 тонн.
Заделка концов канатов осуществляется методами опрессовки – алюминиевой (стальной) втулкой или заплеткой. Для усиления и защиты от истирания в петлю каната может устанавливаться коуш.
Канатные стропы 4СК, СКП и СКК производятся в двух исполнениях. Отличие в исполнениях рассмотрим на примере СКП.
Различие в видах исполнения отражается на грузоподъемности стропа. В качестве примера рассмотрим характеристики петлевых стропов (см. табл. 1).
|
Обозначение стропа |
Грузоподъемность стропа, т, при угле наклона к вертикали |
Длина стропа L, мм |
Длина петли стропа l, мм |
Расчетное разрывное усилие ветви каната, кН (тс) |
|||
|
Исполнение 1 |
Исполнение 2 |
α = 0° |
α = 45° |
||||
|
СКП1-0,32 |
СКП2-0,32 |
0,32 |
0,22 |
1000 - 15000 |
240 |
18,8 (1,02) |
|
|
СКП1-0,36 |
СКП2-0,36 |
0,36 |
0,25 |
21,2 (2,16) |
|||
|
СКП1-0,40 |
СКП2-0,40 |
0,40 |
0,28 |
23,5 (2,40) |
|||
|
… |
… |
… |
… |
… |
… |
… |
|
|
СКП1-16,0 |
СКП2-16,0 |
16,0 |
11,0 |
5000 - 35000 |
600 |
941,0 (96,0) |
|
|
… |
… |
… |
… |
… |
… |
… |
|
|
СКП1-40,0 |
СКП2-40,0 |
40,00 |
28,00 |
стандартом не регламентируются |
2354,0 (240,0) |
||
|
СКП1-50,0 |
СКП2-50,0 |
50,00 |
35,00 |
2942,0 (300,0) |
|||
Таблица 1 (фрагмент)
Маркировка стропов осуществляется в соответствии с требованиями ГОСТ Р 58753-2019 «Стропы грузовые канатные для строительства. Технические условия».
Так, каждый строп должен иметь клеймо (или металлическую бирку), где указываются:
- Наименование предприятия-изготовителя;
- Тип стропа в соответствии с классификацией настоящего стандарта;
- Номер стропа по системе нумерации производителя;
- Грузоподъемность стропа в тс;
- Дата приемо-сдаточных испытаний.
Также обязательно маркируются звенья и захваты стропов.
Условные обозначения канатных стропов отражают наименование и тип изделия, грузоподъемность, длину, климатическое исполнение и обозначение стандарта. Например, стропа 1СК-1,6/2000 по ГОСТ Р 58753-2019означает: одноветвевый канатный строп грузоподъемностью 1,6 т, длиной 2000 мм, предназначенный для эксплуатации в умеренном климате. Для зоны холодного климата условное обозначение этого же стропа выглядит несколько иначе - Строп 1СК-1,6 ХЛ/2000 ГОСТ Р 58753-2019.
Вывод:
1. Грузовые канатные стропы обладают высокой прочностью на разрыв, гибкостью и надежностью.
2. В зависимости от условий эксплуатации необходимо осуществлять правильный подбор ГКС (по грузоподъемности, количеству ветвей, с учетом климатической зоны).
3. В целях безопасности необходимо в обязательном порядке проводить ежедневный визуальный осмотр стропов перед началом работы, полный осмотр – 1 раз в 10 дней, инструментальный контроль квалифицированным специалистом – 1 раз в год.
