Способность длинномерной электротехнической продукции противостоять растягивающим усилиям – параметр, имеющий особое значение для монтажа и эксплуатации сетей. Информация об изменении прочностных и электрических характеристик при растяжении крайне важна для устройства подземных коммуникационных веток по технологии тяжения. Точные сведения необходимы для эксплуатации подвижных электроустановок, для усиления прочностных показателей разрабатываемых вариантов, для получения достоверных значений предельного усилия.
Для регистрации значений, на основании которых определяют пороги эксплуатации и применения кабелей, шнуров, проводов, проводят испытания с воспроизведением растягивающих нагрузок на разрывных машинах.
Принцип испытаний кабелей, шнуров, проводов на растяжение
Растягивающее усилие величиной 70-80 % от разрывного предела – распространенная причина изменения электрического сопротивления токоведущей жилы на 2 %. Ввиду чего для монтажа подземных и скрытых в конструкциях коммуникаций, протягиваемых в изоляционных трубопроводах и кабель-каналах, рекомендовано усилие не более 65-70 % от предельного разрывного значения.
К последствиям превышения относят не только несоответствие параметров проектным значениям, из-за которого приходится дорабатывать систему. Опасным результатом признан преждевременный износ электротехнического изделия. Серьезной угрозой является повреждение изоляционных оболочек с последующими пробоями на корпус и короткими замыканиями.
Экспериментальная оценка устойчивости к растяжению и прочности на разрыв монтажных кабелей, электротехнических шнуров, проводов производится в следующем порядке:
- Подготовка образцов. Экземпляры для тестов отбирают по принципу случайного выбора. Изготавливают 3 штуки, если иное количество не указано в сопроводительной документации продукции. Образцы маркируют, выдерживают не менее 3 ч в атмосферных условиях, в которых планируется проводить испытания.
- Расположение образцов в зоне испытаний. С применением зажимов модели «Улитка» в рабочем пространстве закрепляют образцы так, чтобы расстояние между точками фиксации было равно 200 мм. Если указано в программе испытаний, к отрезкам электротехнических длинномерных изделий допускается подключать к электроприборам.
- Выполнение теста. Испытательную установку настраивают на движение активной траверсы со скоростью 0,2 м/мин. Величина приложения растягивающего напряжения указывается в документации, сопровождающей партию кабеля, шнуров, проводов. Максимальное значение не должно превышать пятикратного растягивающего усилия.
В протоколе испытаний отображают среднее арифметическое, полученное после проведения 3-х тестов. Значение рассчитывают с учетом исключения случайно зафиксированных показателей. Если метод исключения случайных результатов требует признать непригодными 30 %, испытания повторяют. Расчетные значения не должны быть выше пределов, указанных в НД электротехнических изделий.
Исследования с целью детального изучения поведения длинномерной электротехнической продукции при постепенном наращивании нагрузки проводят поэтапно. Процедура растяжения намеренно прерывается при заданных программой испытаний значениях. Во время тестирования измеряют электрические параметры, проверяют целостность изоляции и токопроводящих жил.

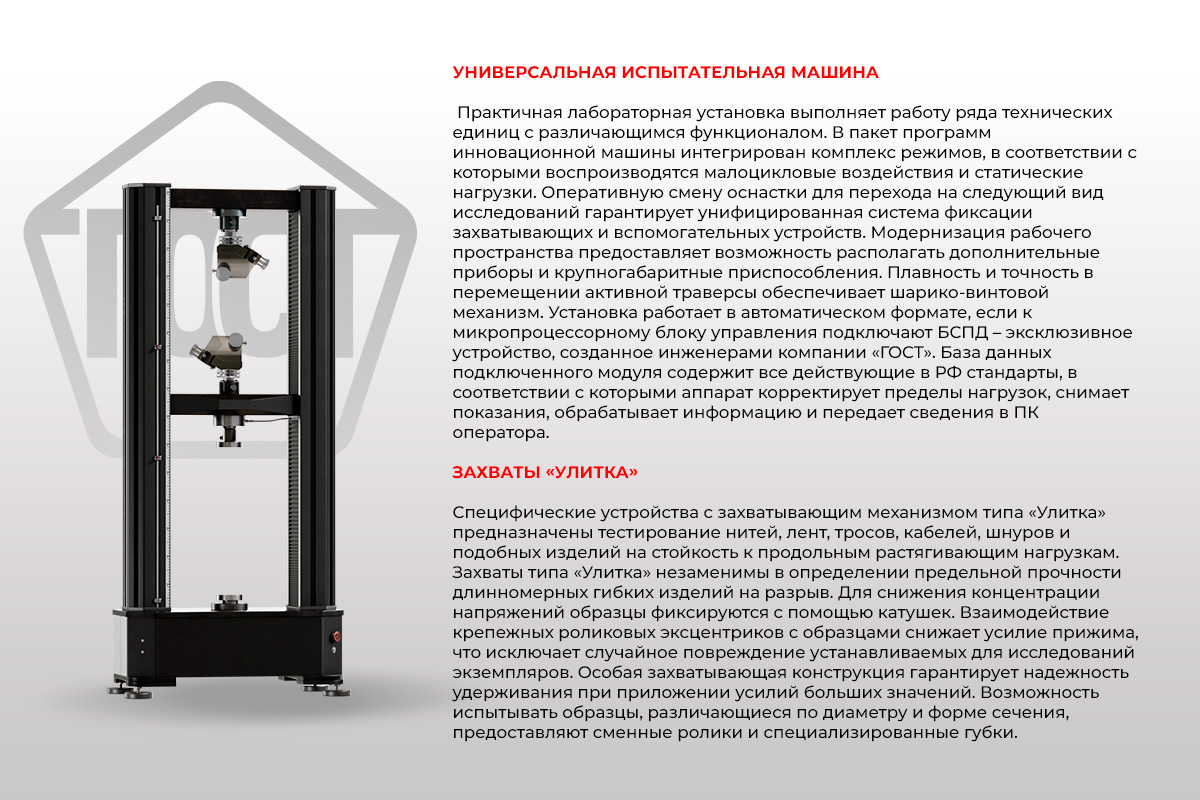

Аппаратура для исследований способности противостоять растяжению
Для получения численных показателей стойкости кабелей, электрошнуров, проводов при приложении растягивающих усилий, понадобятся следующие технические средства:
Профессиональные рекомендации менеджеров из штата компании «ГОСТ», консультации, подробное ознакомление со спецификой работы оборудования и приспособлений помогут полноценно укомплектовать производственную лабораторию.
