Шов представляет собой место соединения двух и более слоев ткани в швейных изделиях. Скрепляет элементы одежды, постельного белья и др. швейных изделий, облагораживает или прячет их срезы.
Испытания швов – это проверка их качества и надежности.
Классификация швов
Текстильные швы представлены тремя основными группами:
- Соединительные;
- Краевые;
- Отделочные.
Соединительные швы обеспечивают сшивание деталей изделий в одно целое. В свою очередь подразделяются на несколько видов:

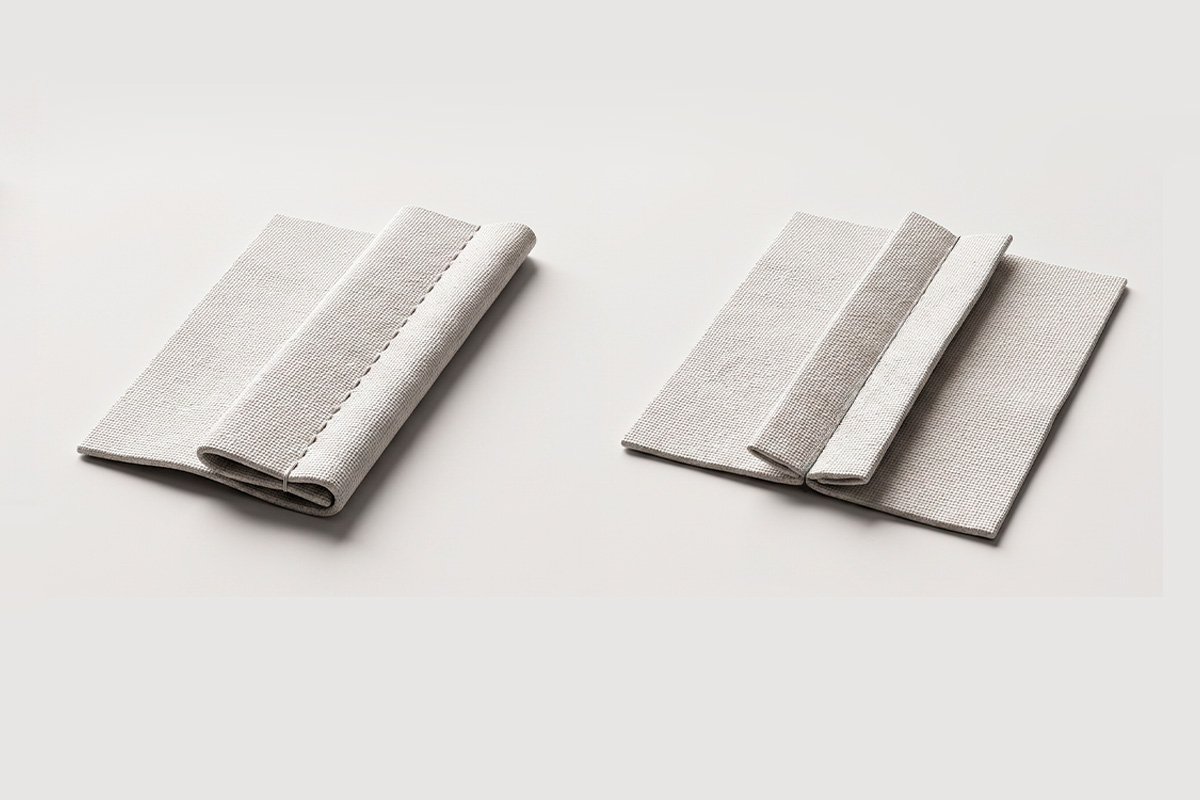

- Стачной (соединяет элементы материала изделия лицом к лицу, образующиеся срезы обычно заутюживают или разутюживают);
- Двойной (шов, в котором срезы запрятаны внутрь);
- Запошивочный (срезы заправлены один под другой, как на рубашках, джинсах);
- Настрочный (с дополнительной строчкой снаружи).
Краевые швы. Применяются для защиты срезов (краев) ткани от осыпания. Их представители:
- Шов вподгибку (подвороченный на изнанку край ткани фиксируется строчкой или потайным стежком);
- Окантовочный (на срез элемента детали накладывается полоска другой ткани);
- Обметочный (для предотвращения осыпания срез ткани обрабатывается нитями на оверлоке).
Отделочные швы предназначены для скрепления складок, рельефов либо подгибов на лицевой стороне изделия, т. е. в большей степени являются эстетическими. Подразделяются на рельефные (декоративная защипка или складка, прошитая строчкой), шов с кантом (между элементами деталей ткани втачивается узкая полоска, отличающаяся от основной ткани по фактуре или цвету) и настрочный с отделочной строчкой (фиксируются припуски швов на лицевой стороне как декоративный элемент).
Кроме того, текстильные швы классифицируются по количеству стежков, строчек, техники выполнения, исходного материала и ряду других факторов.
Более полная классификация швов представлена в Приложении 2 ГОСТ 12807-2003 «Изделия швейные. Классификация стежков, строчек и швов».
Виды испытаний швов
Прочность и надежность соединения деталей швейных изделий проверяется в лабораторных условиях. Порядок проверки качества швов определяется межгосударственными и национальными стандартами.
К основным видам оценки свойств текстильных швов относятся испытания:
- На разрыв (растяжение) – определяется максимальная нагрузка, при которой происходит разрушение шва или соединяемой им ткани;
- На раздвижку нитей в области шва – проверяется способность шва удерживать ткани без их повреждения под нагрузкой:
- На разрыв под давлением – оценивается прочность шва при объемном натяжении деталей изделия.
В качестве примера рассмотрим часть методики – отбор проб для определения максимальной разрывной нагрузки, приложенной к шву до момента его разрыва, актуальную для всех видов испытаний текстильных швов.
Пробы для испытания отбираются в соответствии с нормативными требованиями на материал, исключая попадание в шов его кромок. Сама проба вырезается из готового швейного изделия или подготавливается из материала для его изготовления. На практике это выглядит следующим образом – из куска ткани вырезается участок размером 350*700 мм, разрезается пополам по длине и сшивается. После этого производится деление сшитой ткани на пять точечных проб, как показано на рисунке (см. рис. 1). Шов, по согласованию с заказчиком выполняется вдоль основы или утка. Одновременно оговариваются типы применяемых игл, ниток, число стежков на единицу длины и др. нюансы.
Рисунок 1

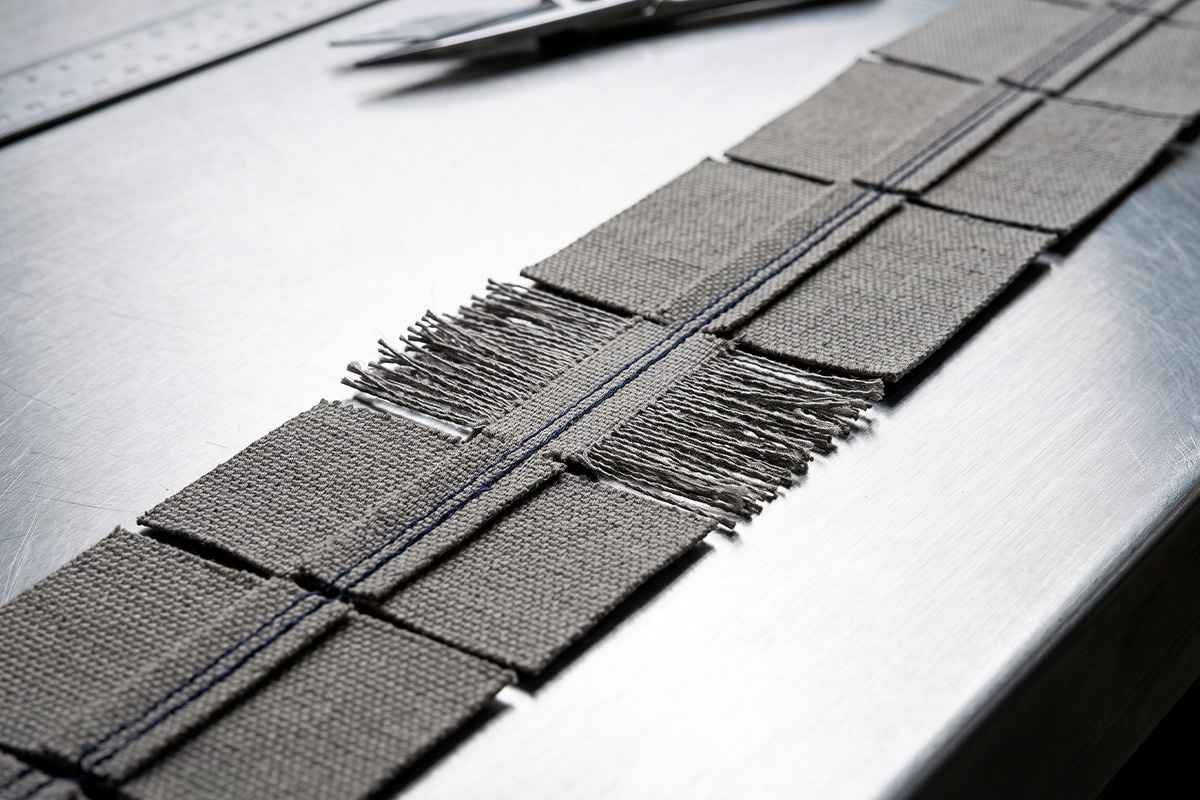

Для приведения элементарной пробы в состояние, готовое к испытаниям, проводятся следующие операции:

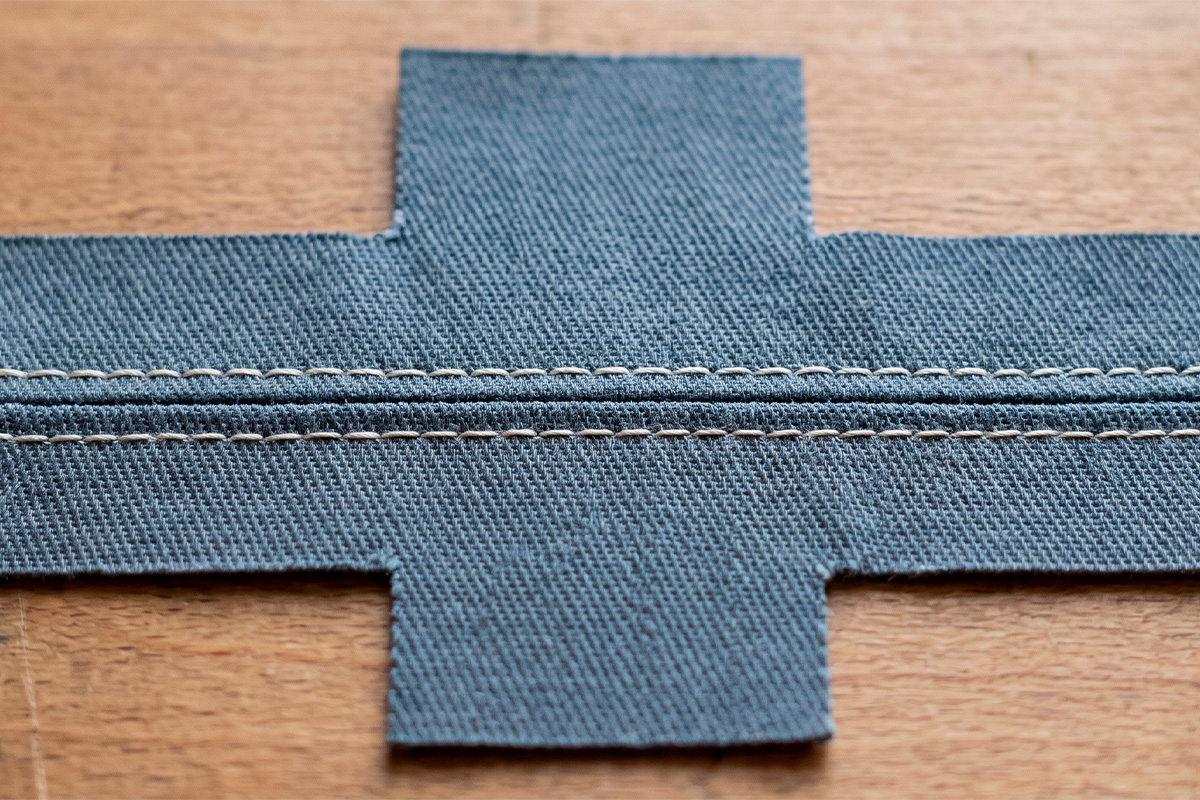

- На вырезанной точечной пробе делают четыре 25 мм надреза на расстоянии 10 мм от шва.
- Из заштрихованной зоны вытягиваются все нитки ткани для получения ширины 50 мм.
- На расстоянии 10 мм от шва ширина первоначально вырезанного участка для элементарной пробы (100 мм) сохраняется.
Непосредственно перед испытаниями пробы кондиционируются в течение 24 часов в соответствии с требованиями ГОСТ ИСО 139-2014.
Далее производятся испытания элементарных проб, по результатам которых делается вывод о качестве шва.
Данная методика подготовки проб текстильных швов для испытаний представлена в ГОСТ Р 51517-99.
Также методики испытаний проб швов определены рядом других соответствующих стандартов, например:
- ГОСТ 9176-87 «Изделия трикотажные. Методы испытания швов»;
- ГОСТ Р 51517-99 «Изделия швейные. Метод определения максимальной разрывной нагрузки шва при растяжении пробы полоской»;
- ГОСТ ISO 13935-2-2021 «Материалы и изделия текстильные. Свойства швов на материалах и готовых текстильных изделиях при растяжении. Часть 2. Определение максимального усилия при разрыве шва методом захвата»;
- ГОСТ Р ИСО 7770-2013 «Материалы текстильные. Методы оценки гладкости швов на тканях после стирки и сушки»;
- ГОСТ 28073-89 «Изделия швейные. Методы определения разрывной нагрузки, удлинения ниточных швов, раздвигаемости нитей ткани в швах»;
- ГОСТ ISO 13936-2025 «Материалы и изделия текстильные. Определение раздвигаемости нитей ткани в шве. Часть 1. Метод открытия фиксированного шва».
