ГОСТ Р 51517-99 Метод определения максимальной разрывной нагрузки шва при растяжении пробы полоской

Изделия швейные представляют собой продукцию, изготовленную из материала с помощью ниточных, клеевых и др. видов соединения. Характерная особенность – изготавливаются в условиях швейного производства.

Максимальная разрывная нагрузка шва при растяжении пробы полоской – это наибольшее усилие, вызывающее разрыв образца со швом.

Изделия швейные

Ассортимент швейных изделий включает все виды одежды, головных уборов и изделий, не относящихся к одежде. Швейные изделия подразделяются на четыре основных вида.

Одежда представляет собой изделие или совокупность изделий, надеваемых человеком. Другими словами – совокупность защитных покровов, закрывающих тело человека.

Изготовляется из природных и искусственных материалов (хлопок, лен, синтетика), кожи и меха. Включает в себя повседневную (для дома, прогулок), деловую (для работы, учебы), спортивную (для спортивных занятий), верхнюю (пальто, куртки), специальную (рабочая, медицинская). К отдельным видам относятся классическая (деловая) одежда – строгие костюмы, рубашки, блузы и праздничная (вечерняя) – наряды для торжеств.

Белье – изделия из ткани или трикотажа. Подразделяется на нательное (нижнее) – майки, трусы, бюстгальтеры; постельное – простыни, наволочки, пододеяльники; столовое – скатерти, салфетки.

Головные уборы – шапки, шляпы, кепки, платки, косынки, береты.

Изделия для дома, активного отдыха – это покрывала, шторы, рюкзаки, палатки.

Швейные изделия выполнены путем сшивания элементов тканей нитками вручную или на швейной машине.

Машинные швы

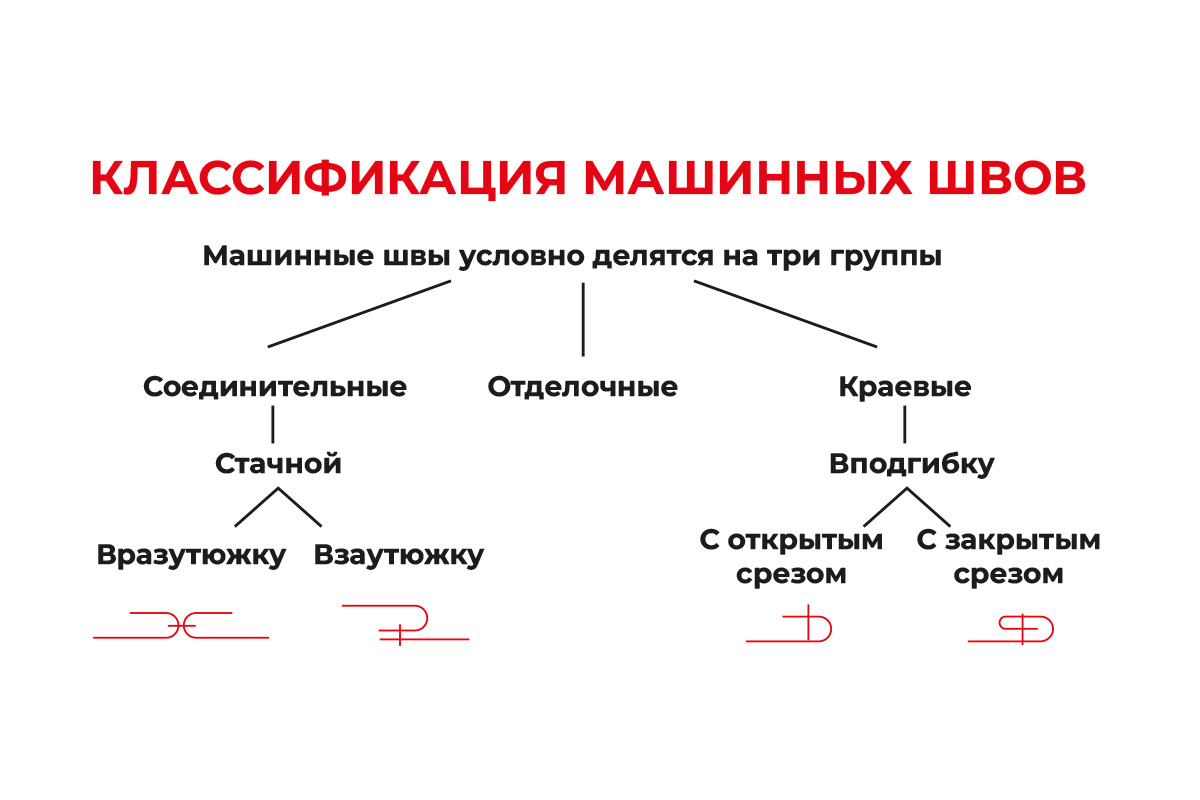

Машинные швы классифицируются по назначению, видам, применению в зависимости от типа ткани и подразделяются на три основных группы – соединительные, краевые и отделочные (см. рис. 1).

Рисунок 1

Каждая группа в свою очередь разделяется на подгруппы.

Соединительные швы объединяют:

• Стачные (соединяют элементы изделий по боковым и плечевым срезам, верх и низ изделия);
• Надстрочные (с открытым или закрытым срезом, применяются при стачивании двух элементов на нужную ширину шва);
• Накладные (для фиксации накладных деталей карманов; открытого или закрытого типа);
• Двойные выворотные (для прозрачных тканей);
• Запошивочные (применяются при пошиве белья, спортивной одежды).

Краевые швы состоят из обтачных (для воротников, горловин с обтачкой), вподгибку (с закрытым или открытым срезом) и окантовочных (когда срез остается открытым или закрывается тесьмой либо обтачкой).

Отделочные швы используются при декоративном оформлении швейных изделий.

Внешний вид, прочность и долговечность любого швейного изделия зависят от качества швов, которое регламентируется соответствующими руководящими документами. Одним из них является ГОСТ Р 51517-99.

Разрывная нагрузка шва

Методика определения максимальной разрывной нагрузки шва установлена ГОСТ Р 51517-99. Распространяется на ниточные швы с приложенным растягивающим усилием перпендикулярно шву. Действительна для испытаний одежды и швов, изготовленных из тканей.

Суть метода заключается в растяжении пробы с постоянной скоростью до разрыва с фиксацией разрывного усилия.

Отбор проб производится в соответствии с требованиями нормативных документов на одежду.

Для испытаний применяется разрывная машина с постоянной скоростью перемещения активного захвата. Контрольно-измерительные приборы машины должны обеспечивать регистрацию скорости его движения (100 мм/мин) и величины приложенной нагрузки. Машина оснащается специальными зажимами образцов.

Кондиционирование проб для испытания проводится в соответствии с требованиями ГОСТ ИСО 139-2014.

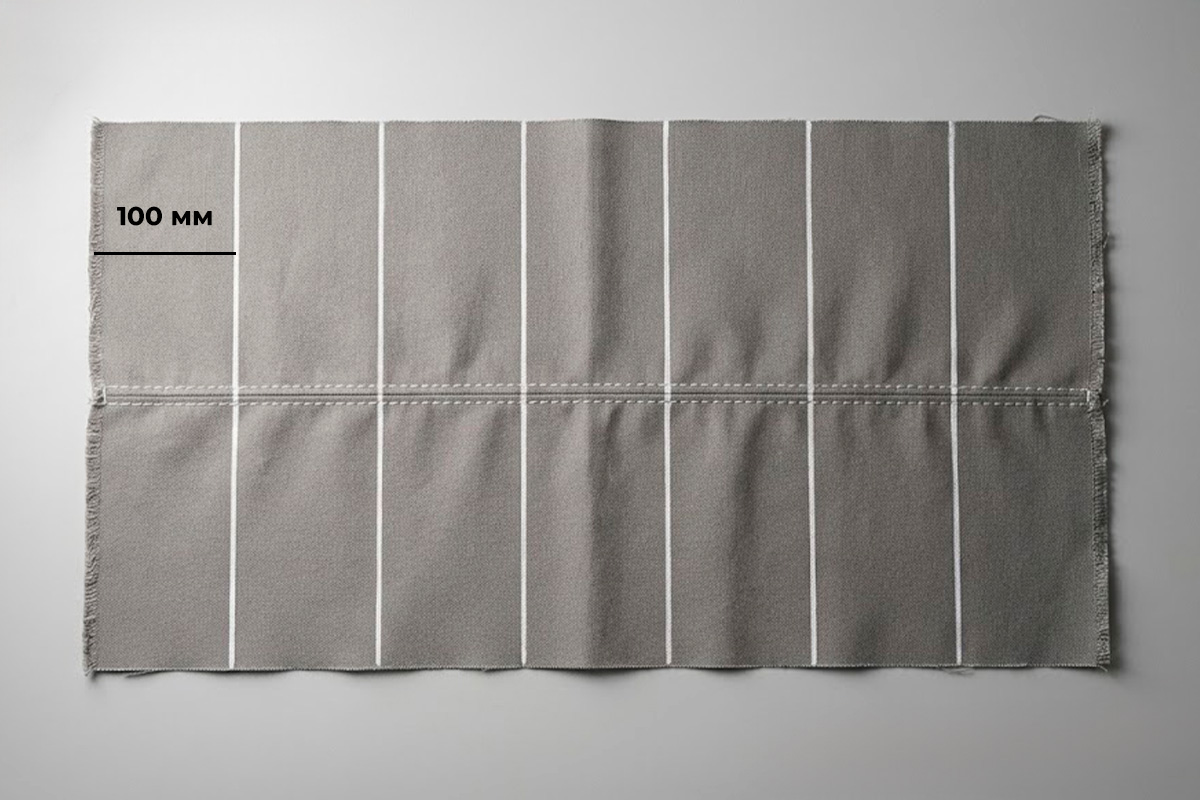

Подготовка проб для испытаний осуществляется путем вырезания из ткани заготовки размером 350*700 мм, которую размечают на пять точечных проб (будущих образцов), как показано на рисунке (см. рис. 2).

Рисунок 2

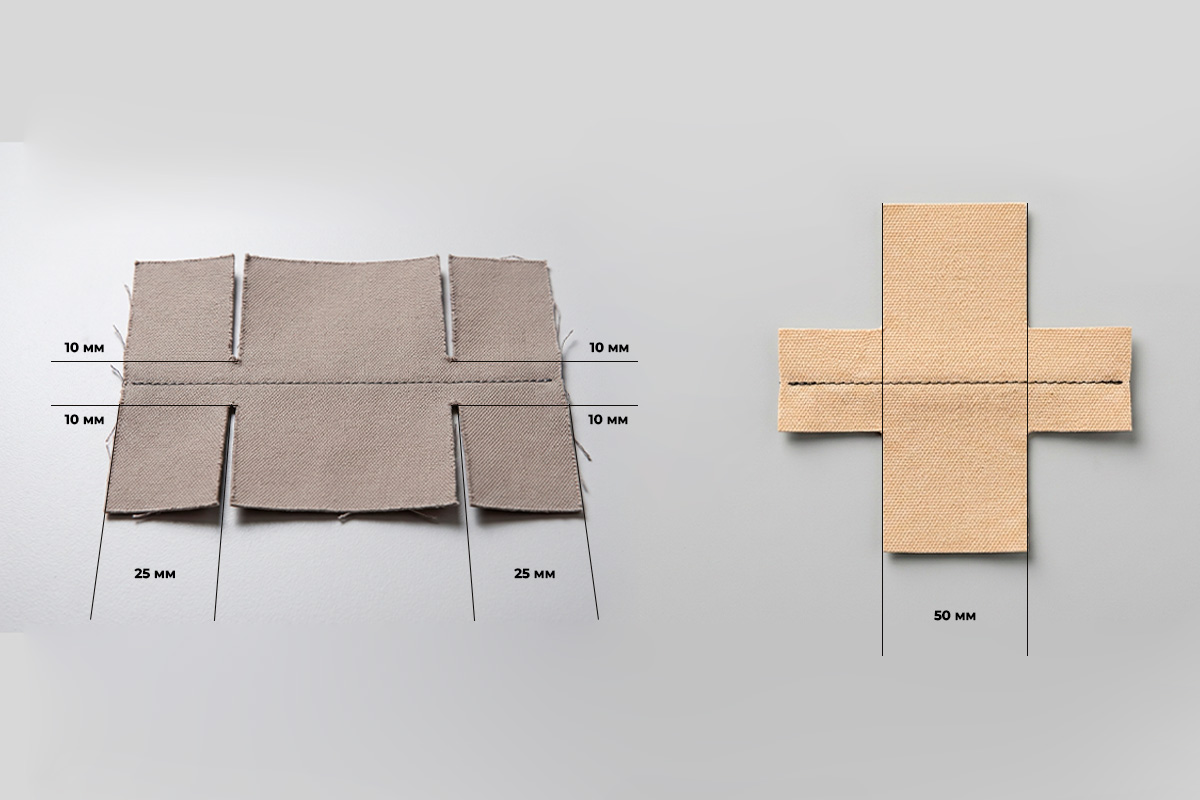

При изготовлении элементарной пробы (образца) из заготовки вырезаются пять фрагментов длиной 100 мм. Каждый из них приводится в форму элементарной пробы. Для этого на вырезанном фрагменте делаются четыре надреза по 25 мм в 10 мм от шва, как показано на рисунке.

После удаления излишков материала элементарная проба приобретает окончательный вид и становится готовой к испытаниям.

Процесс испытания. На машине устанавливается скорость растяжения 100 мм/мин, в захватах фиксируется элементарная проба. Включением машины придается движение активному захвату до разрыва шва. Приложенная нагрузка, вызвавшая разрыв, фиксируется контрольно-измерительным прибором.

После выключения машины записываются полученные значения и вид разрыва:

• Ткани;
• Ткани в зажиме;
• В области шва;
• Ниток шва;
• Сход нитей у шва или комбинация видов.

Испытания проводятся на пяти образцах, после чего высчитывается среднее арифметическое значение разрывной нагрузки.

Результат испытаний оформляется протоколом, где указываются:

• Номер настоящего стандарта и дата проведения испытаний;
• Описание испытываемой пробы;
• Информация о шве;
• Число испытанных проб;
• Вид разрыва;
• Отклонения параметров при испытании (если они имеются);
• Среднеарифметическое значение разрывной нагрузки;
• Значения нагрузки в случае разрыва ткани или разрыва в зажиме.

По требованию заказчика дополнительно могут быть указаны коэффициент вариации среднего значения и доверительные интервалы среднего значения при 95 % вероятности.
