ГОСТ 12.4.241-2013 Метод определения сопротивления проколу спецодежды для защиты от механических воздействий

Спецодежда – наиболее масштабная составляющая защитной экипировки, предназначенной для устранения, пресечения или минимизации влияния опасных факторов на организм пользователя. Ключевая цель разработки и пошива моделей специальной одежды заключается в формировании необходимого уровня защиты от негативных механических воздействий в заданных эксплуатационных условиях. Одним из рисков нанесения вреда является прокол, который может стать как причиной ранения, так и проникновения токсичных веществ.

ГОСТ 12.4.241-2013 устанавливает методики испытания специальной одежды и тканей для ее пошива на сопротивляемость проколу. Изложенные документом методики предназначены для тестирования прорезиненных полотен и текстильной продукции с изолирующей полимерной оболочкой.

Испытания спецодежды на стойкость к проколам по методикам ГОСТ 12.4.241-2013

Установленная стандартом методика применяется для оценки прочностных параметров комплектов, костюмов, дополнительных защитных элементов, а также используемых в их изготовлении материалов на способность противостоять прокалывающим воздействиям. Цель испытания заключается в измерении нагрузки, затраченной на прохождение иглы регламентированного типа и формы через образец тестируемого материала. Прокол совершается однократно для каждой пробы.

Стандарт регламентирует 2 варианта испытаний:

• Метод А. Тестирование производится посредством совершения прокола при низкой скорости перемещения подвижной траверсы с иглой. Для испытаний вырезают вручную или штанцевым ножом с цилиндрическим резаком вырубают 5 штук элементарных проб Ø 50 мм. Скорость перемещения активной траверсы во время прокола равна 100 мм/мин. Перед испытаниями пробы кондиционируют в среде со стабильными атмосферными значениями tº = 20º±2º C и φ = 65±5 %. Для тестов создают и поддерживают аналогичные условия.
• Метод Б. Определение устойчивости материала к проколу производится при высокой скорости перемещения иглы. Для испытаний машина должна быть оснащена реверсором. Пробы в количестве 5 штук Ø 35 мм вырезают вручную или вырубают с применением штанцевого ножа с цилиндрической режущей частью. Активную траверсу настраивают на перемещение со скоростью 500 мм/мин. Пробы кондиционируют не менее 16 ч и тестируют в среде со стабильными атмосферными значениями tº = 23º±2º C и φ = 50±5 %.

Для исследования определения сопротивляемости проколу пробы фиксируют с помощью специализированной конструкции, необходимой для удерживания без смещений и выскальзывания при приложении усилия. Для испытаний по методике А подготовленные экземпляры фиксируют рамкой, состоящей из 2-х металлических колец с закрепляющими винтами. Для тестов по методике Б иглу и пробу закрепляют в реверсивном патроне.

Образцы тестируют поочередно, для чего закрепленную в приспособлении пробу помещают в рабочее пространство испытательной установки. Направление перемещения иглы должно быть перпендикулярно поверхности исследуемого материала. Для совершения прокола на низкой скорости используют обычную стальную иглу Ø 4,5 мм с наконечником Ø 1 мм, тесты на высокой скорости проводят с применением трубчатой медицинской иглы Ø 2,6 мм.

Если при испытаниях на низкой скорости игла не проникла сквозь исследуемый образец, тест прекращают, когда материал опустится в рамке на 25 мм. Факт отсутствия прокола заносят в протокол.

Способность спецодежды и используемых в пошиве материалов сопротивляться проколам определяют измерением усилия в момент совершения прокола. Характеристику вычисляют как среднее арифметическое 5-ти зарегистрированных при испытаниях результатов. Если во время прокола холя бы одной из проб результат отличается на 15 %, испытывают еще 5 образцов, итоговый показатель рассчитывают по 10-ти пробам.

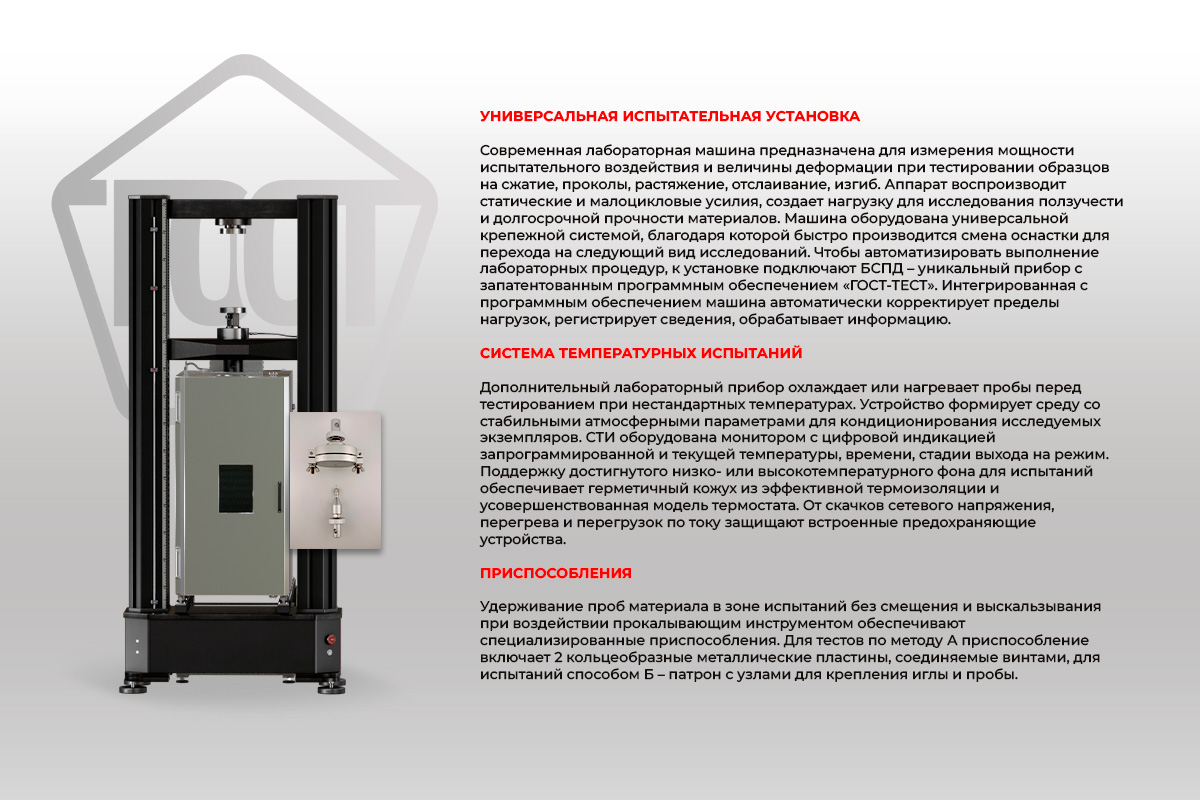

Аппаратура для испытаний спецодежды на стойкость к проколам

Для получения численных значений сопротивления защитных тканей и специальной одежды прокалывающим усилием нужны следующие технические средства:
