ГОСТ Р 58753-2019 Канатные грузовые стропы для строительства

Стропы грузовые канатные (СГК) представляют собой специальное грузозахватное приспособление, состоящее из стального каната с соединительными элементами на концах, предназначенное для захвата и перемещения строительных конструкций и материалов.

Виды грузовых канатных стропов

СГК является основным промежуточным элементом между перемещаемым грузом и грузоподъемным средством. Устройство стропов отличается простотой и надежностью:

• Стальной канат (свит из высокопрочных проволок);
• Крюк (откован из высококачественной стали);
• Звенья (элементы крепления к устройству грузоподъемного механизма);
• Коуши (металлические вставки внутри петель на концах стропа);
• Захваты (устройства для фиксации грузов специфической формы – бочек, листов).

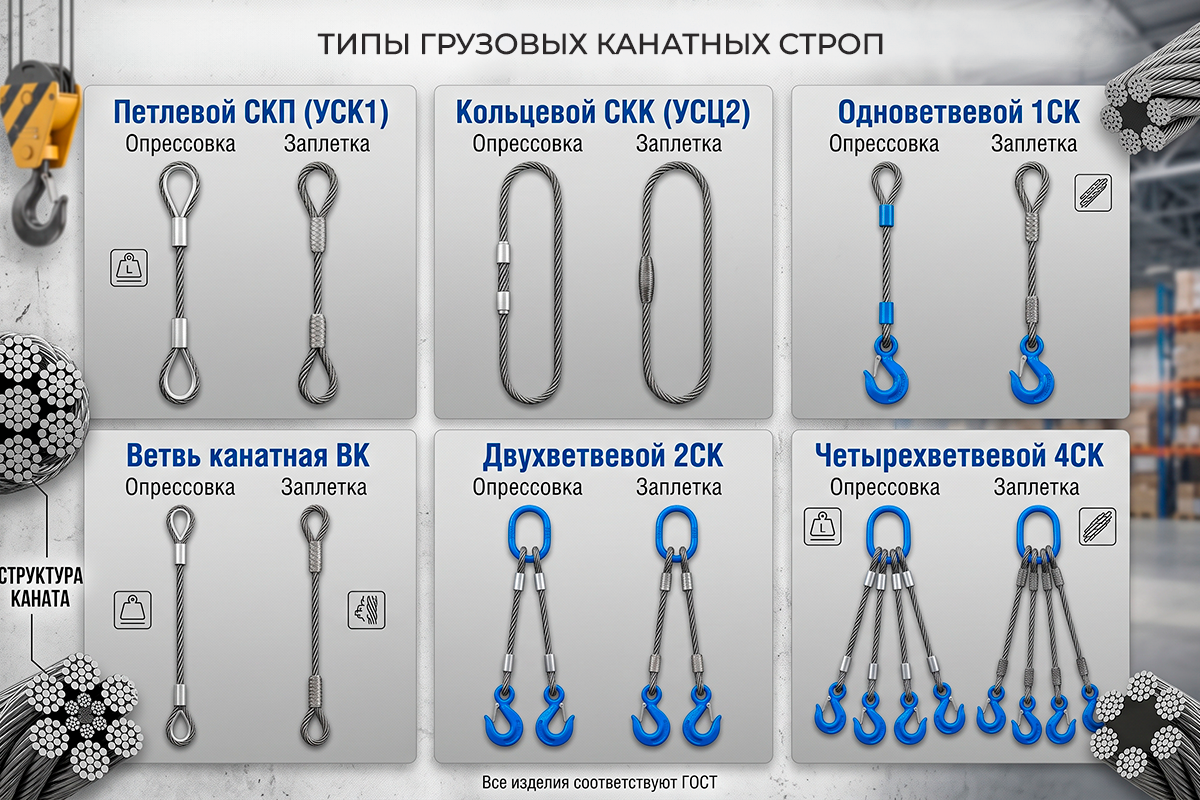

В зависимости от грузоподъемности и др. факторов СГК подразделяются на шесть основных типов:

1. 1СК (одноветвевой, с одной точкой крепления груза).
2. 2СК (двухветвевой, с двумя точками крепления груза).
3. 3СК (трехветвевой, с тремя точками крепления груза).
4. 4СК (четырехветвевой, с четырьмя точками крепления груза).
5. СКП (петлевой строп, позволяет обвязывать груз).
6. СКК (кольцевой строп, обеспечивает фиксацию груза в обхват).

Виды СГК

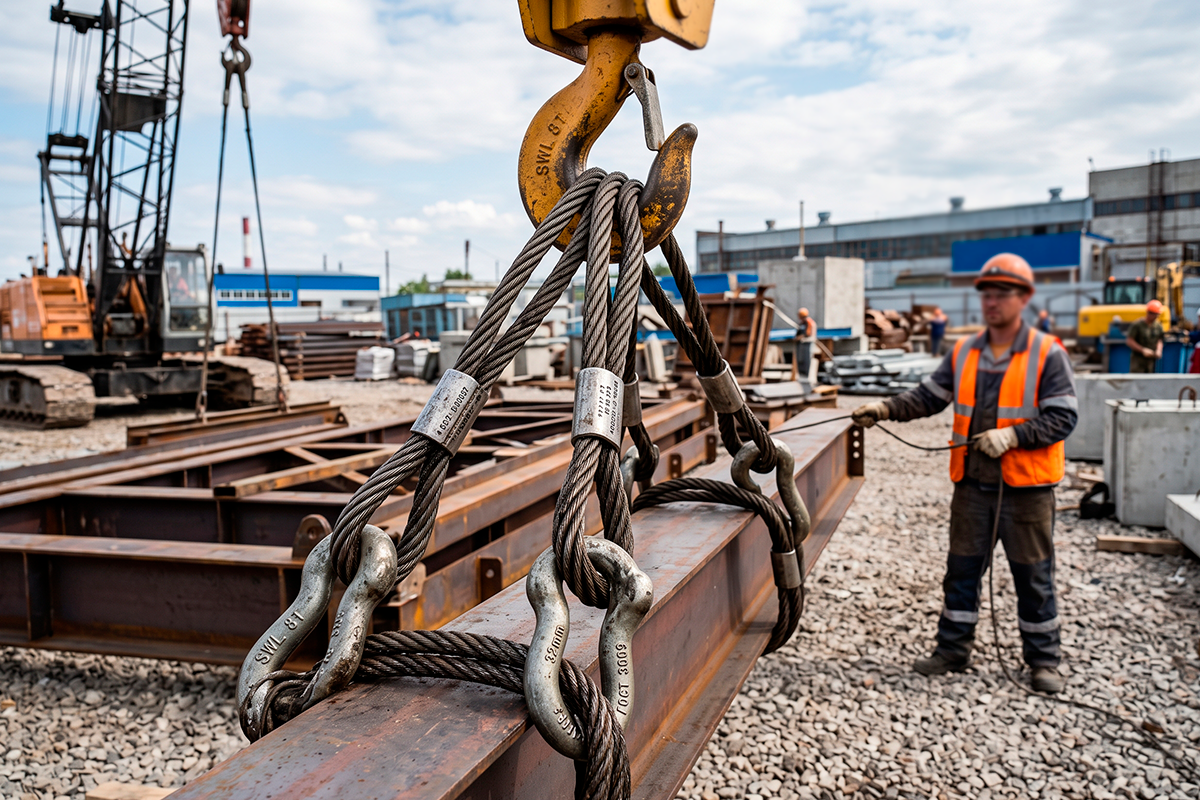

Канатные стропы применяются не только в строительстве, но и во многих других отраслях. Например, в металлургии, нефтегазовой отрасли, лесозаготовительной, деревообрабатывающей и др.

Технические условия на СГК

Технические условия закреплены стандартом ГОСТ Р 58753-2019, требования которого распространяются на стропы, изготовленные из стальных канатов для строповки грузов в строительной отрасли.

В разделе 4 стандарта приводится классификация и основные параметры СГК. По типу изготовления стропы подразделяются на одноветвевые, многоветвевые, петлевые и кольцевые.

Одноветвевые должны соответствовать параметрам, указанным в таблице (см. табл. 1).

Таблица 1 (фрагмент)

Аналогичные рисунки и таблицы приводятся в стандарте на многоветвевые, петлевые и кольцевые СГК.

Раздел 5 интерпретирует содержание технических требований к грузоподъемным стропам и деталям крепления.

Изготовление СГК должно осуществляться в соответствии с требованиями настоящего стандарта и ГОСТ Р 58520-2019. Канаты стропов должны соответствовать требованиям ГОСТ 3071-88, ГОСТ 3079-80 и ГОСТ 7668-80.

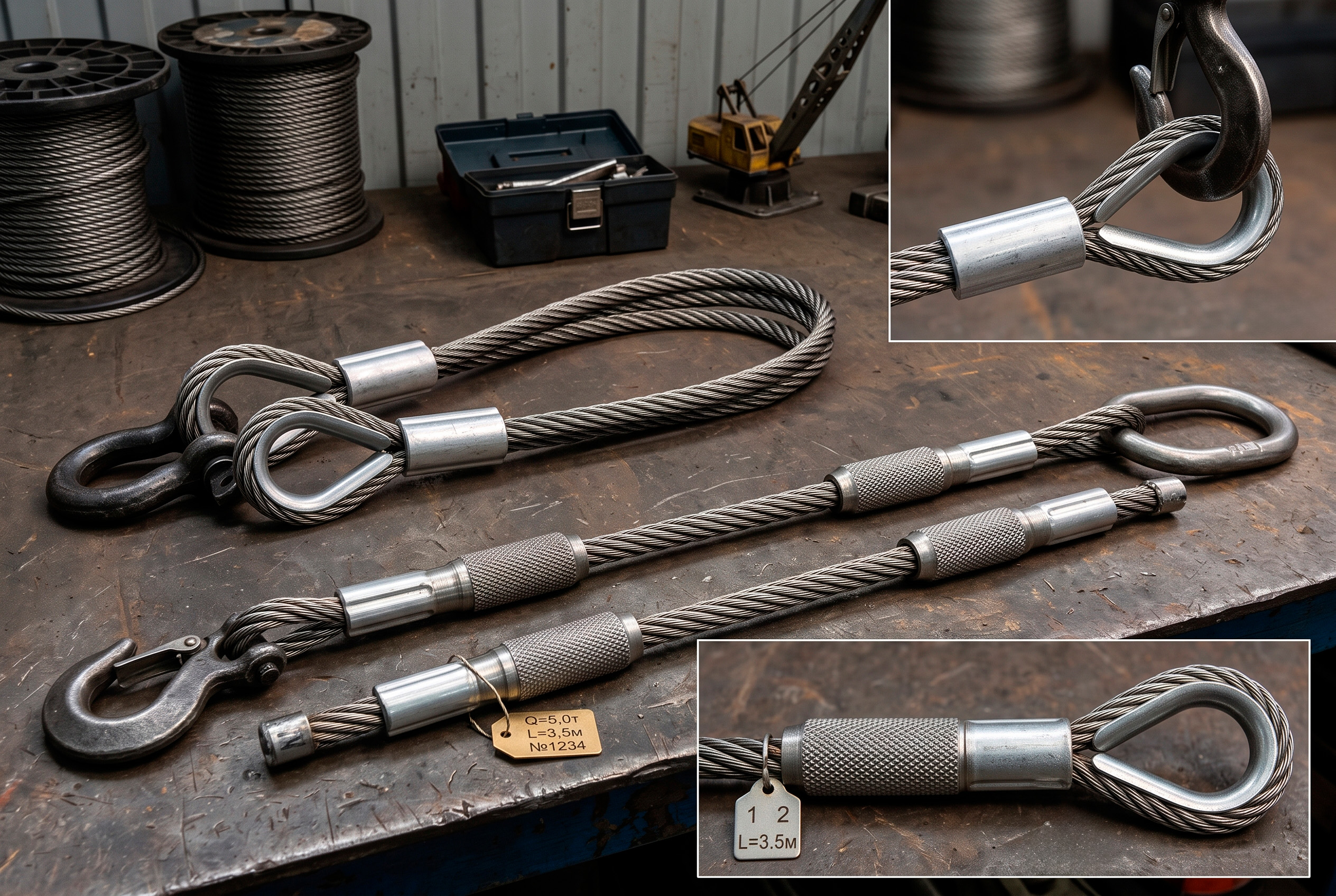

Согласно требованиям настоящего стандарта канатные ветви должны изготовляться из цельного каната (сращивание не допускается), а концы канатов заделывают опрессовкой алюминиевой или стальной втулкой, или заплеткой с последующей обмоткой проволокой.

К коушам стропов предъявляются требования ГОСТ 2224-93.

Трещины, надрывы и другие дефекты на поверхности элементов СГК не допускаются.

Стальные соединительные элементы изготовляются методом гибки, а захваты – ковкой или штамповкой (качество поковок должно соответствовать требованиям ГОСТ 8479-70). Применение разъемных звеньев типа Рт2 и Ов2 определяют по таблице (см. табл. 2).

Таблица 2 (фрагмент)

Стандарт обязывает изготовлять элементы стропов из материалов, указанных в таблице (см. табл. 3).

Таблица 3 (фрагмент)

ГОСТ устанавливает значения разности длин канатных ветвей стропов (представлены в табл. 10 стандарта). Также устанавливает требования к сварке стальных элементов, к уравнительным звеньям, втулкам и статической прочности СГК.

Раздел 7 ГОСТа посвящен правилам приемки изделий. Стропы, захваты и звенья подвергаются приемо-сдаточным и сертификационным испытаниям по ГОСТ 16504-81.

Методика испытаний излагается в ГОСТ 3242-79, ГОСТ 6996-66, ГОСТ 9012-59, ГОСТ 1497-2023 и ГОСТ 9454-2025.

Раздел 9 стандарта утверждает правила маркировки, упаковки, транспортирования и хранения СГК. Транспортирование и хранение изделий осуществляется согласно требованиям ГОСТ 15150-69, маркировка – по ГОСТ 14192-96.

Настоящий стандарт обязывает маркировать каждое звено и захват стропов с указанием:

• Наименования предприятия-изготовителя;
• Допускаемой нагрузки;
• Года испытания.

Кроме того, изделия должны сопровождаться документом, в котором содержатся:

• Наименование предприятия-изготовителя;
• Тип изделия;
• Грузоподъемность;
• Длина канатных ветвей;
• Порядковый номер по системе нумерации производителя;
• Количество в партии;
• Дата выпуска;
• Результаты проверок и испытаний;
• Гарантийные обязательства;
• Обозначение настоящего стандарта.

Стандарт содержит три Приложения:

1. А. Конструкция и размеры канатных ветвей.
2. Б. Конструкция и размеры соединительных элементов и захватов.
3. В. Способы заделки концов стропов.

Первое Приложение имеет статус обязательного, второе и третье – рекомендуемые.
